XZD/G型旋风除尘器

XZD/G型旋风除尘器

XZD/G-型旋风除尘器是一种新型旋风除尘设备,适宜配用于0.5-4吨/时层燃工业锅炉和采暖锅炉的烟气净化,它具有除尘效率高阻力适中,钢材消耗量小,占地面积小,运行维护保养方便优
    XZD/G-型旋风除尘器是一种新型旋风除尘设备,适宜配用于0.5-4吨/时层燃工业锅炉和采暖锅炉的烟气净化,它具有除尘效率高阻力适中,钢材消耗量小,占地面积小,运行维护保养方便优点,经它净化后的烟气含尘浓度达到国家环境保护效率的要求。XZD/G-型旋风除尘器可做成左旋和右旋两种(当面对除尘器的出气口,烟气沿蜗壳顺时针方向流动为右旋,逆时针方向流动为左旋)。
    由于在旋风除尘器进口处,距离中心不同距离上的气流在完成拐弯时所经过的路程不同,因而发展成为使气流及动能能够平衡的垂直涡流。如果使在任何面积上的速度与该面积上弯头的高度成正比,而所经过的距离与弯头半径成正比,即当弯头的半径与高度的乘积保持为一常数时,便可消除垂直涡流。
工作原理:
    旋风除尘器是利用旋转的气流所产生的离心力将尘粒从气流中分离出来的除尘装置。它具有结构简单,造价低.体积小,阻力中等,器内无运动部件,操作维修方便等优点。旋风除尘器一般用于捕集5-15微米以上的颗粒.除尘效率可达90%以上。旋风除尘器的缺点是捕集微粒小于5微米的效率不高。旋转气流的绝大部分沿器壁自圆简体,呈螺旋状由上向下向圆锥体底部运动,形成下降的外旋含尘气流,在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁,尘粒一旦与器壁接触,便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。旋转下降的气流在到达圆锥体底部后.沿除尘器的轴心部位转而向上.形成上升的内旋气流,并由除尘器的排气管排出。自进气口流人的另一小部分气流,则向旋风除尘器顶盖处流动,然后沿排气管外侧向下流动,当达到排气管下端时,即反转向上随上升的中心气流一同从诽气管排出,分散在其中的尘粒也随同被带走。
规格型号:
Φ404(配0.5吨/时锅炉)、Φ578(配1吨/时锅炉)、Φ810(配2吨/时锅炉)、Φ1100(配4吨/时锅炉)

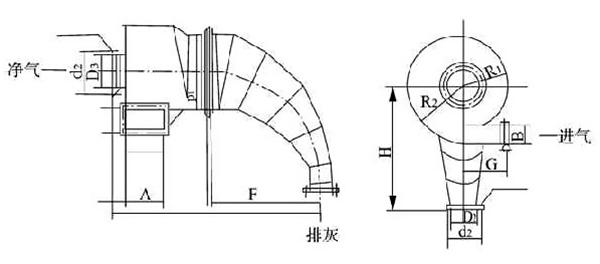

外形图:
